Platine roue arrière

Publié le par marco stanley fog



J' ai ressorti mes cours de techno, pas la musique ,le dessin avec règles et porte mines et voilà le travail!














      Je commente quand même car ce n ' est pas trop extra en image.
Prendre du contrplaqué de 17 mm, couper un rectangle de 60mm par 36mm.
Dans ce bout de bois, percer au diamétre 8mm sur une longueur de 50 mm avec une méche à bois, amener à la côte 8,5mm avec un forêt metal.
On fait la coupe en biais(60°) après le perçage car c' est plus aisé pour positionner la pièce sur la perceuse à colonne.
L' encoche de 8mm par 13 mm servira à loger l' écrou de fixation de roue .

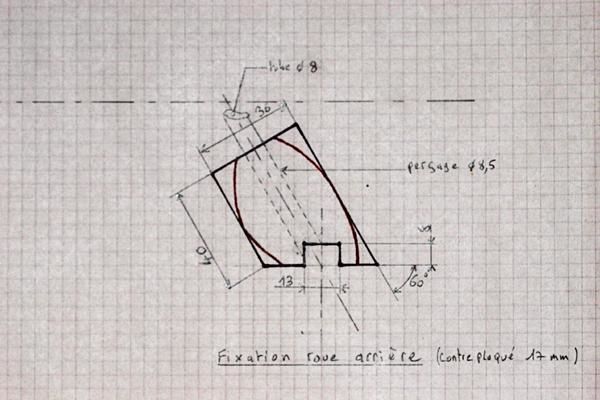

Je redonne toute les côtes car il me semble que ce ne soit pas très nette sur la photo.
On ponce le tout pour arrondir la forme et s' approcher de ce qui est en rouge sur le dessin.
On arrive donc à ceci une fois fini!













              La roue fixée sur son support alu, c' est ça!














      la platine d' alu se fixe sur le support bois avec un rivet qui traversse par la même occasion la tige de diametre 8 mm














Avant de mater le rivet (tige de rivet pop ou clou),ne pas oublier de loger l'écrou de roue dans son logement!
Bien soigner le montage , j' ai poncé légérement la tige diamétre 8 mm  et collé avec de la colle à bois;avec le rivet qui la traverse, ça ne devrait pas bouger!Y a pu qu a faire la même chose pour l'autre côté.
La suite ça sera la fixation de l'essieu sur le chassis....crobards et photos ne seront pas superflus!
@+
